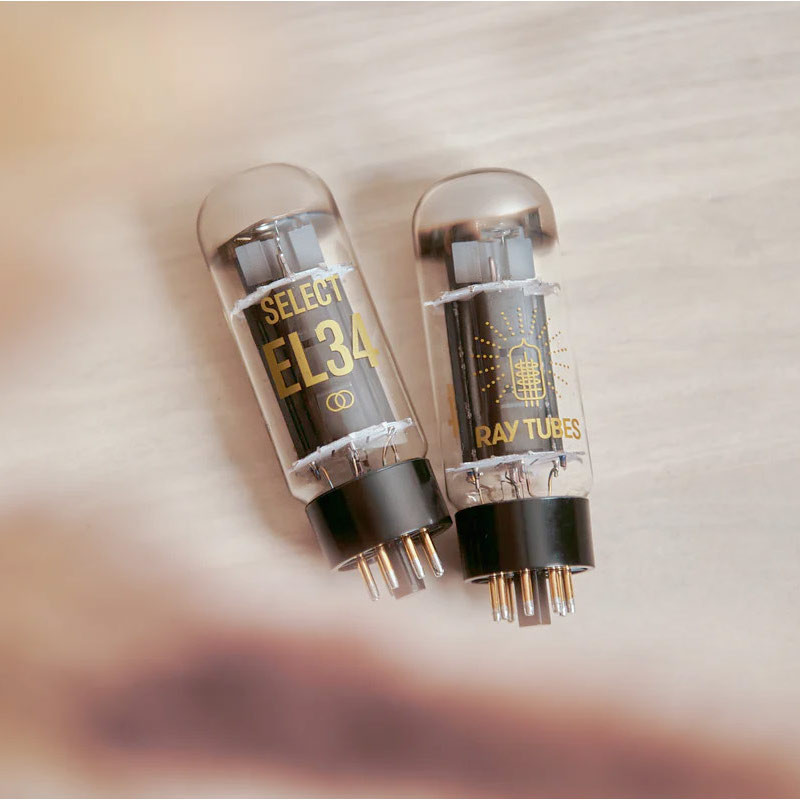

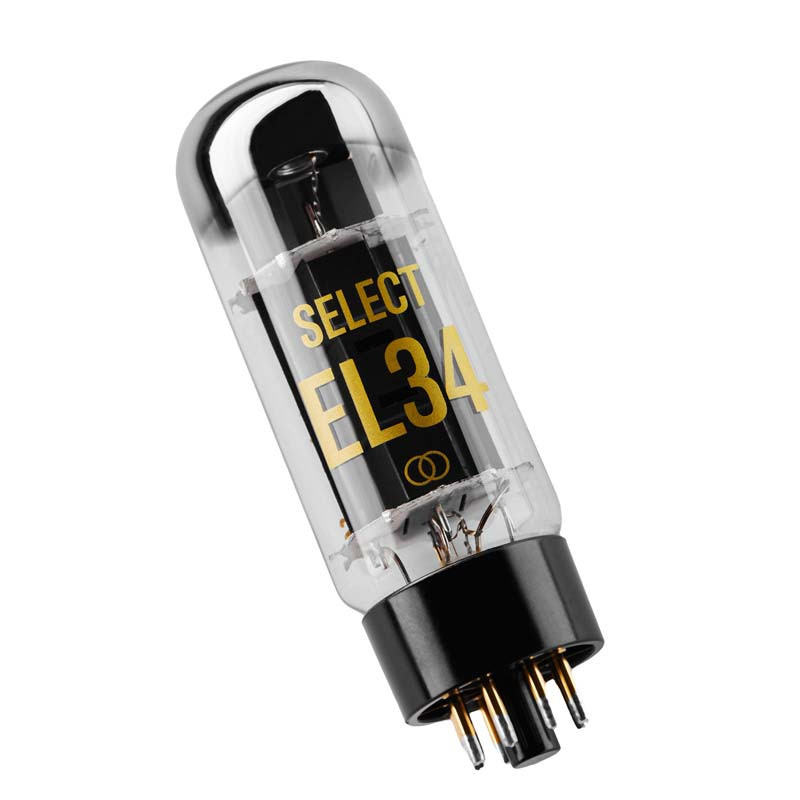

Ray Tubes Select EL34 vákuumcső

Specifikáció:

• Cső típus: EL34

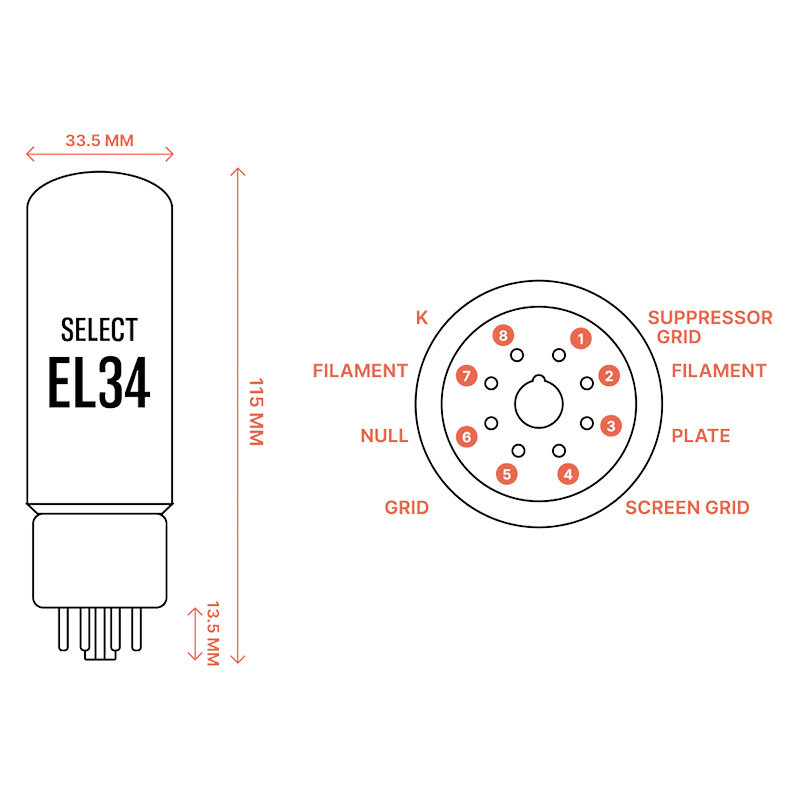

• Csőfoglalat: 8-pin
• Max anódveszteség: 25 W
• Max árnyékolási veszteség: 8 W
• Kimeneti teljesítmény A1 osztályban (egyetlen cső): nagyobb mint 10 W
• Kimeneti teljesítmény AB1 osztályban: nagyobb mint 35 W
• Max anódfeszültség: 800 V
• Max árnyékolási feszültség: 500 V
• Max hálózati feszültség: ~15 V
• Fűtőfeszültség: 6.3 V
• Fűtőáram: 1.5 A
• Transzkonduktancia: 11 mA/V
• Erősítési tényező: 11
• Belső ellenállás: 15 kΩ

Tetróda csatlakozás

• Árnyékolási feszültség: 250 V
• Anódfeszültség: 250 V
• Anódáram: 140 mA
• Hálózati feszültség: 15 V
• Hálózati áram: 3 mA
• Belső ellenállás: 12 kΩ
• Erősítési tényező: 8

Trióda csatlakozás

• Anódfeszültség: 250 V
• Anódáram: 143 mA
• Hálózati feszültség: 15 V
• Belső ellenállás: 670 Ω
• Erősítési tényező: 8
